【天正华意电气设备(淄博市分公司)tianzh3611-6】是专业产销售灭磁过电压测试仪的厂家,专业团队设计灭磁过电压测试仪制作经验丰富,款式多样,可来图定制,欢迎咨询联系人:杨经理,地址:平度市平安路2号。

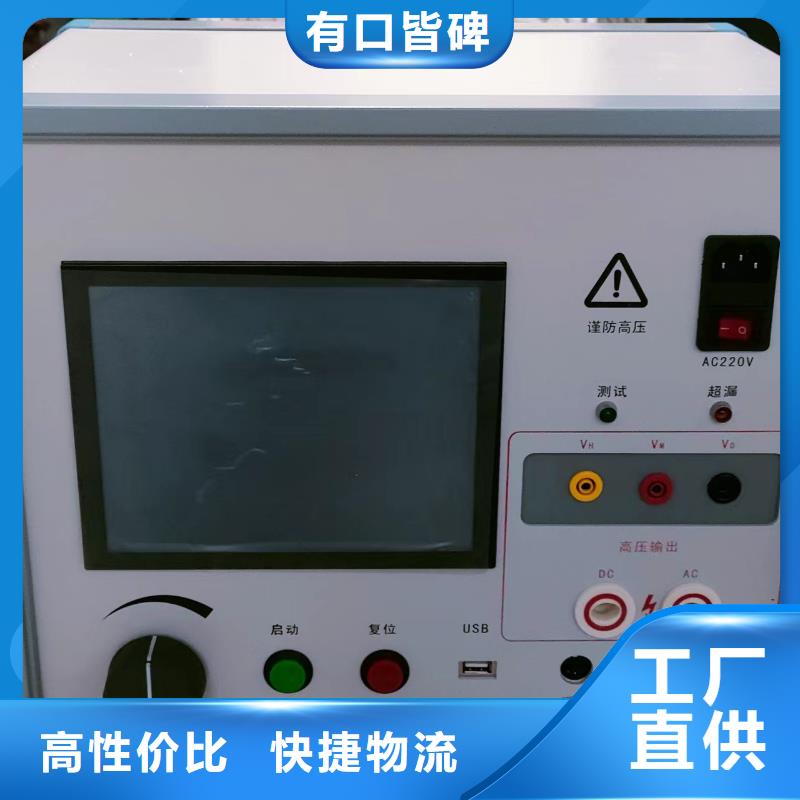

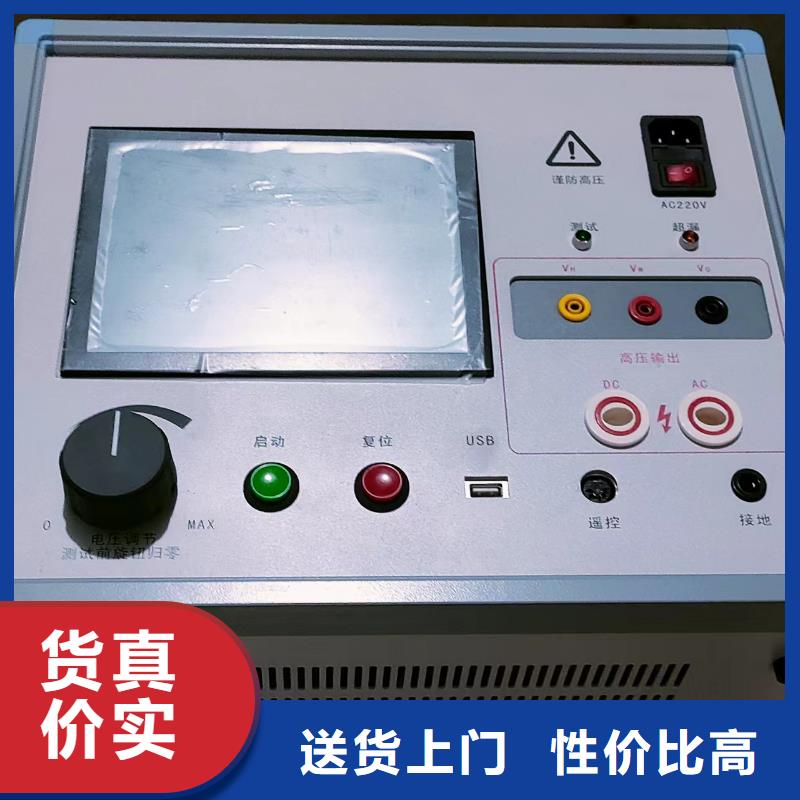

灭磁过电压测试仪2安装说明及注意事项2.1外部接线：2.2控制器、发生器?1.电源插座：电源交流220V，输入接L和N相。?2.接地排：使用铜编织袋连接到本体柜的接地排上。?3.直流充电高压插头：上下两个插头对应颜色进行连接，充电时有高压存， 禁止在操作时进行插拔，有点击的危险。?4.黑色线缆为控制线缆，主要用于实现控制电路内部的控制。例如接地、合闸等。上下机箱“通信”标志处对应连接。?5.充电电压检测电缆，用于充电电压的检测。 ?接地端子,要求两个机箱一定要进行可靠接地才可进行充电操作。后面板2.2.1控制器前面板和发生器前面板?1为控制系统控制显示屏?2为急停按钮，在异常时可以按下停止工作。?3.为测量端用于测量产品两端的残压和冲击电压波形，不建议使用此端测量较低残压值。?4.发生器1.2/50波形输出端。?5.冲击电压测量输出端，可以使用屏蔽电缆直接连接到示波器观看输出的波形峰值，电压输出端变比为60.3：1V。（即示波器电压值*电压变比=输出电压值）2.3注意事项2.3.1其他注意事项?接地必须可靠，接地电阻小于0.5欧姆。?分压器的黑色鳄鱼夹不能碰到高压线，否则会造成器件损坏。?禁止用铁片卡住门限位，进行试验。?试验中，禁止打开试品门。?更换试品时必须先用接地棒对电容接地。?升压时若电压无法增加，必须停机检查。?实验设备运行时，需要有专人看护。?高电压试验须至少两名操作人员方可进行，禁止单人进行操作实验。

灭磁过电压测试仪测试仪由电压调压电路、高压升压电路，漏电流设定及检测电路，电压、电流测量电路，保护电路及电压波形的彩色图形显示等部分组成。仪器内部含有用于过电压测试的配接电阻，在测试中可以使用可分组设定的内部电阻器，也用可外部接入电阻进行过电压灭磁试验。图二、原理图三、警告事项：灭磁过电压测试仪为大功率高压输出设备，不正确的使用可能会使仪器受损，严重时会危及人身，使用中请一定要遵守本规定。1）操作时必须戴好橡胶绝缘手套、座椅和脚下垫好橡胶绝缘垫！连接和拆卸被试品时一定要在关机或复位状态和电压输出为“0”时。2）采用标准的电源插座（采用单相250V/10A三极标准电源插座，其接地极必须与地线连接！），需将接地端良好接地。3）打开电源开关前要将“电压输出旋钮”调到“0”。4）供电电源为220V、50Hz工频电源。5）测试中和有高压输出时，不得接触被试品。6）使用环境要求：勿在腐蚀性环境中使用本产品（不要在含有腐蚀性液体和气体的地方使用本产品，否则会对本产品造成损害）。勿在爆炸性环境下操作（不在存放有易爆品的地方使用本产品，以免造成危险）。勿在严重粉尘环境下操作本产品（本仪器内有大功率发热器件，高压可能会有打火放点现象，大量粉尘会有危险）。四、技术指标：输出电压 AC:0---5000VDC:0----5000V输出功率：1200W/1500W（变压器功率可选）电压精度：2%电流精度：2%漏电流范围：AC:0—30—100mA（5000V）AC:0—30—450Ma (3500V)DC:0—30mA（5000V）灭磁过电压范围：AC:0—3500V波形显示：8吋彩色LCD显示屏定时范围：基本1—180秒，（也可任意时间定制）操 作： 设置时间、交直流测试、限流值，触摸屏操作。波形数据存储：USB盘（不小于8g）外形尺寸：380宽*320高*260深重 量：约 18kg供电电源：AC220V（±10%），50Hz五、应用范围：励磁系统介电性能试验非线性电阻漏电试验灭磁过电压保护特性试验通用交直流耐压试验

灭磁过电压测试仪性能特点1.仪器主机采用高强度铝合金机箱，分体式结构设计，具有外形美观，坚固耐用，防震性能好，绝缘等级高，方便现场搬运等特点。2.周到的设计：仪器设计有高压输出开关，置于OUT后硬件电路才可接入高压输出电路，可有效避免因误操作导致输出高压，而对试验人员造成伤害的隐患，仪器一旦有高压输出会发出声光报警示，对现场仪器使用人员有良好的提示作用。3.全中文简体液晶显示，人机界面良好，操作简单直观，仪器主机内置32位高速处理器，具有强大的数据处理能力。4.仪器主机可直接输出直流高压用于测试氧化锌避雷器及无间隙三相过电压保护器直流特性，通过外接高压试验变压器用于交流耐受电压试验和有串联间隙的过电压保护器工频放电电压试验，一套仪器即可完成10kV电压级电气设备常用的交直流耐压试验项目。5.测试过程全自动，根据被试品试验项目类型选定设置好试验参数，仪器自动进行试验电压升降和电流的自动采样，交流耐压自动计时，串联间隙过电压保护器交流动作电压自动测试三次，氧化锌避雷器及无间隙过电压保护器的直流1mA参考电压全过程自动试验。6.对工频耐压试验，仪器具有良好的试品击穿瞬间后级电源保护功能，内置高频尖脉冲抑制器防止损坏仪器测量电路，并根据试品类型自动调整升压速度、同步测取施加电压、泄露电流的真有效值。7.仪器内部程序根据各类设备交接和性试验要求的耐受电压值，选定后自动进行测试并同步计时1min终止试验，带有面板式微型打印机，及时打印出被试品类型、耐压试验参数及耐受时间。
